芯片制造实验室:技术、流程与展望
发布时间:2026-07-10 17:22:42      点击次数:36



一、芯片制造实验室概述

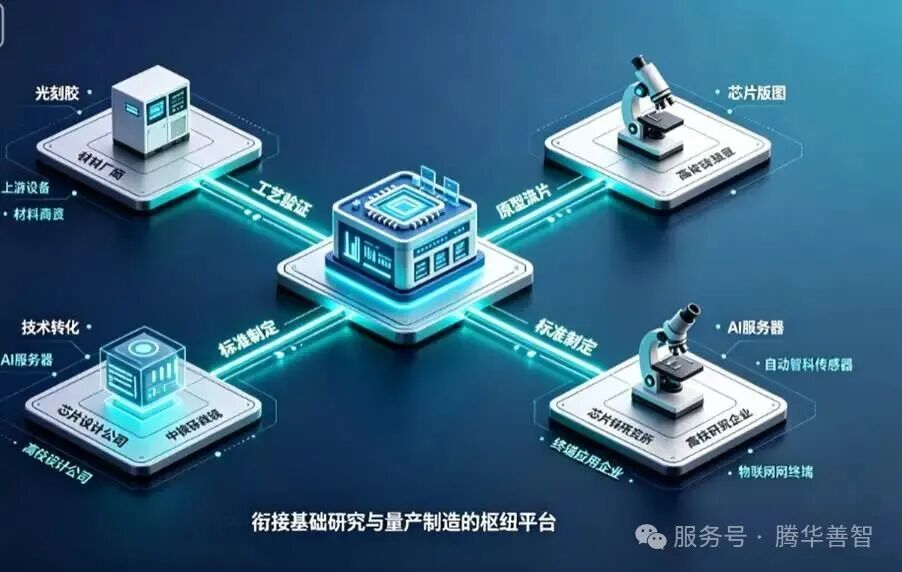

1.1 实验室的定位与核心职能

芯片制造实验室是一个高度专业化的研发与工程化平台,其核心定位在于将芯片设计的理论蓝图转化为物理现实。这类实验室通常并非面向大规模量产,而是聚焦于工艺开发、技术验证与原型制造,是连接基础研究与产业应用的关键枢纽。它的存在确保了新设计、新材料、新工艺在投入昂贵的量产线之前,能够在一个受控且灵活的环境中完成可行性评估与性能优化。

实验室的核心职能首先体现在工艺研发与集成上。这涉及对一系列复杂制造模块的深度钻研与协同优化,例如探索更先进的光刻工艺窗口、开发新型薄膜沉积方法,或精确控制原子级的掺杂浓度。每一项子工艺的突破都需要在实验室环境中进行无数次实验,以确定最佳参数。更重要的是,实验室需要将这些独立的工艺模块集成为一个稳定、可靠、可重复的完整流程,解决模块间相互影响的复杂问题,确保最终制造的芯片功能与性能达标。


其次,实验室承担着关键技术验证与原型流片的重任。当设计公司完成一款新芯片的版图设计后,需要借助制造实验室的工艺线将其首次制造成实物,这一过程称为“流片”。实验室提供的多项目晶圆服务,允许不同设计共享一次制造成本,极大地降低了创新门槛。通过原型流片,设计团队可以测试芯片的实际功能、分析性能瓶颈、发现设计或工艺上的缺陷,为后续改进提供至关重要的实测数据。实验室因此成为芯片产品化道路上不可或缺的试金石。

此外,实验室也是人才培养与技术储备的基础。在实验室中,工程师和研究人员能够亲身操作尖端设备,直面最前沿的制造挑战,从而积累宝贵的实战经验。这种环境培养出的专业人才是推动整个芯片产业技术进步的核心力量。同时,实验室往往也是探索下一代颠覆性技术的摇篮,例如针对二维材料、碳纳米管晶体管或新原理存储器的实验性制造,这些前瞻性研究为产业未来可能的技术路线进行了早期储备。

最后,实验室还发挥着支撑产业链协同创新的作用。它作为开放的公共平台,为设备商、材料商提供了测试其新产品性能的场所;为高校和研究机构的基础研究成果提供了中试转化的可能;也为行业制定了工艺标准与规范提供了实验依据。通过这种协同,实验室有效降低了整个产业链的研发风险与成本,加速了技术创新从概念到产品的进程。


1.2 发展背景与战略意义

全球半导体产业竞争格局的深刻演变,构成了芯片制造实验室发展的宏观背景。随着摩尔定律的推进逐渐逼近物理与经济的双重极限,单纯依靠尺寸微缩已难以持续提升芯片性能。这一根本性转变,促使产业从依赖单一工艺节点的进步,转向在材料科学、器件物理、集成架构与制造技术等多个维度进行协同创新。在此背景下,芯片制造实验室的角色发生了战略性跃迁,它不再仅仅是工艺验证和试产的辅助单元,而成为驱动前沿技术突破、孵化下一代制造能力的核心引擎。

从国家与地区层面观察,建立自主可控的先进芯片制造能力已被视为保障经济安全与科技主权的关键战略。近年来,国际地缘政治波动加剧了供应链的不确定性,使得关键芯片的稳定供应成为关乎国计民生的重大问题。因此,多个经济体纷纷推出大规模的半导体产业扶持计划,例如美国的《芯片与科学法案》、欧盟的《欧洲芯片法案》等。这些国家级战略的核心实施载体,往往就是那些汇聚顶尖人才、配备尖端设备的芯片制造实验室。它们承担着缩短研发周期、降低试错成本、培养专业人才的重任,是连接基础研究与大生产线的不可或缺的桥梁,对国家在数字经济时代的竞争力具有深远影响。

对于企业而言,尤其是处于行业领导地位的集成器件制造商和纯晶圆代工厂,其内部的高级研发实验室是维持技术领先地位的生命线。在技术节点进入个位数纳米尺度后,每一代的工艺开发成本呈指数级增长,涉及的光刻、刻蚀、薄膜沉积等关键技术挑战空前复杂。实验室在此过程中,负责对极紫外光刻、高迁移率沟道材料、环绕栅极晶体管、三维集成等革命性技术进行先导性研究和工艺集成验证。例如,在向3纳米及更先进节点迈进时,实验室需要深入探索纳米片堆叠、背面供电网络等全新架构的制造可行性。这些前瞻性工作决定了企业未来数年的技术路线图和市场竞争力。

此外,芯片制造实验室的战略意义还体现在其对新兴应用生态的支撑作用上。人工智能、高性能计算、自动驾驶、物联网等领域的飞速发展,对芯片的算力、能效和异构集成提出了定制化、多样化的需求。传统的标准化制造流程难以完全满足这些特定场景的要求。先进的制造实验室能够与设计公司、系统厂商紧密合作,开展基于新材料的器件创新、异质异构集成技术的开发,以及面向存算一体、光子集成等新范式的工艺探索。这种跨领域的协同创新模式,加速了从概念到产品的转化,为孕育颠覆性应用提供了底层制造基础。


综上所述,芯片制造实验室的发展背景深植于技术、产业与政策的交汇点,其战略意义超越了单纯的工艺开发场所。它是应对后摩尔时代技术挑战的策源地,是国家构建半导体创新体系的核心支柱,是企业保持技术优势的关键资产,更是赋能未来数字社会各类智能终端的基石。其实验能力与创新水平,直接关系到整个信息产业生态的活力与安全。

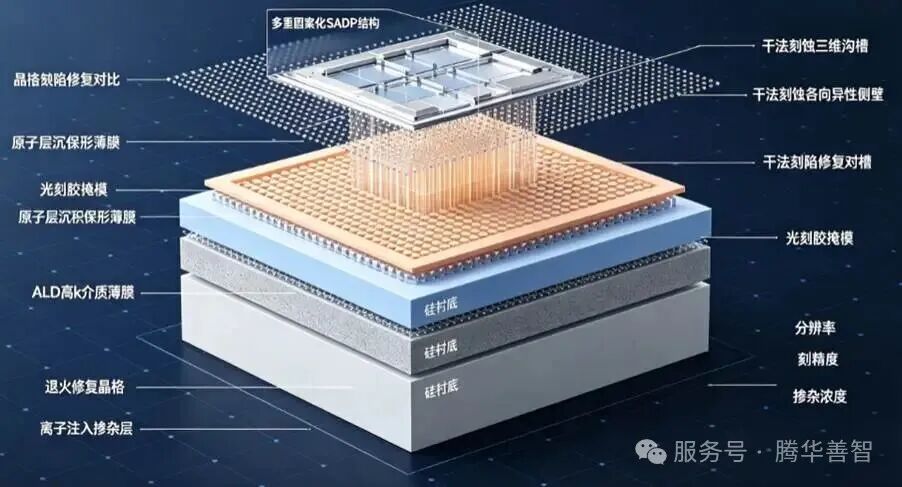

二、关键制造技术解析

2.1 光刻与纳米图案化技术


光刻技术构成了芯片制造的核心环节,其本质是将设计好的电路图形精确转移到硅晶圆表面的过程。这一过程类似于传统摄影中的曝光,但精度要求达到了纳米级别。现代光刻系统以深紫外(DUV)和极紫外(EUV)光源为主流。DUV光刻,特别是使用193纳米波长的ArF准分子激光,通过浸没式技术和多重图案化工艺,曾将工艺制程推至7纳米节点附近。然而,当特征尺寸进一步缩小时,其物理极限开始显现。极紫外光刻采用波长仅为13.5纳米的软X射线光源,极大地提升了分辨率,成为5纳米及以下先进制程不可或缺的工具。EUV光刻系统的复杂性极高,其光源通过将熔融锡滴转化为等离子体来产生极紫外光,整个光学路径必须在真空环境中进行,且需要使用专门设计的钼硅多层膜反射镜来引导和聚焦光线。


纳米图案化技术是光刻工艺的延伸与补充,旨在突破单一光刻步骤的分辨率限制。多重图案化是其中一项关键技术,它通过多次光刻、刻蚀和沉积的循环,将一层设计图形分解为多个更易曝光的图案,最终叠加形成高密度结构。自对准双重图案化(SADP)和自对准四重图案化(SAQP)是典型的应用,它们被广泛用于鳍式场效应晶体管(FinFET)中鳍片的制造。此外,定向自组装(DSA)作为一种新兴的纳米图案化技术,利用嵌段共聚物分子在退火后自发形成周期性纳米结构的特性,与光刻预图案结合,可以实现更高分辨率、更低成本的图案复制,在制备规则阵列结构方面展现出巨大潜力。

光刻工艺的质量直接由一系列严格的性能指标来衡量。分辨率决定了可制造的最小特征尺寸,而套刻精度则关乎不同工艺层之间图形对准的精确度,任何微小的偏差都可能导致电路短路或开路。线边缘粗糙度(LER)和线宽均匀性(CDU)则影响着晶体管性能的一致性。为了保障这些指标,实验室中配备了大量的计量与检测设备,如扫描电子显微镜(CD-SEM)用于测量关键尺寸,套刻误差测量系统用于监控对准精度。光刻胶作为图形转移的临时媒介,其化学组成和性能也至关重要。针对不同的光源和工艺需求,需要开发具有特定灵敏度、对比度和抗刻蚀能力的光刻胶材料。光刻工艺的优化是一个系统工程,涉及光源、光学系统、掩模版、光刻胶、工艺条件以及后续刻蚀步骤的协同设计,任何一环的短板都将制约最终图案的保真度。


2.2 薄膜沉积与刻蚀工艺

在芯片制造的微观世界里,薄膜沉积与刻蚀工艺如同精密的“增材”与“减材”艺术,它们共同定义了晶体管的物理形态与电学特性。薄膜沉积负责在晶圆表面构建起一层层功能各异的薄膜,而刻蚀工艺则精准地移除特定区域的材料,从而形成复杂的三维结构。这两项技术紧密配合,循环往复,构成了芯片制造工艺循环的核心。

薄膜沉积技术旨在晶圆衬底上形成厚度从数个原子层到数微米不等的薄膜。根据沉积原理的不同,主要分为物理气相沉积、化学气相沉积以及原子层沉积。物理气相沉积,例如溅射,通过高能粒子轰击固体靶材,使靶材原子被击出并沉积在晶圆上,常用于形成金属互连层,如铝或铜导线。化学气相沉积则利用气态前驱体在衬底表面发生化学反应,生成固态薄膜并附着其上。等离子体增强化学气相沉积能够在较低温度下实现氮化硅等介电质的沉积,这对于不能承受高温的后道工艺至关重要。原子层沉积技术代表了精度的巅峰,它通过交替通入不同的前驱体气体,每次仅形成一个原子层,实现了无与伦比的薄膜均匀性、共形性与厚度控制,特别适用于高深宽比结构的保形覆盖,例如在动态随机存储器电容中沉积高k介质层。

刻蚀工艺的任务是将光刻胶掩模上的图形精确无误地转移到下方的薄膜材料上。它必须具有极高的方向性、选择性和均匀性。刻蚀主要分为湿法刻蚀和干法刻蚀。湿法刻蚀使用化学溶液,其各向异性较差,容易产生横向钻蚀,但在某些对线宽要求不严苛的清洗或剥离步骤中仍有应用。现代芯片制造的主导力量是干法刻蚀,尤其是等离子体刻蚀。在反应离子刻蚀机腔内,通入的工艺气体在射频电场激发下形成等离子体,其中包含的活性离子在电场引导下垂直轰击晶圆,同时活性自由基与材料发生化学反应生成挥发性产物,从而实现物理轰击与化学反应的协同,达到高各向异性的刻蚀效果。例如,在硅刻蚀中,使用六氟化硫和氧气的混合气体可以高效地刻蚀出深而垂直的沟槽。刻蚀工艺的挑战在于如何平衡刻蚀速率、对下层材料的选择比、侧壁轮廓的控制以及关键尺寸的均匀性。先进的刻蚀技术,如原子层刻蚀,模仿原子层沉积的循环自限制特性,能够实现原子尺度的材料移除,为未来原子级精度的制造提供了可能。


这两大工艺的协同与挑战密不可分。沉积薄膜的质量直接影响刻蚀的均匀性和最终结构的完整性;而刻蚀的精度则决定了沉积薄膜所形成图形的保真度。例如,在制造多层金属互连时,需要先在介质层中刻蚀出通孔和沟槽,然后通过沉积工艺填充铜金属。这里要求刻蚀工艺能形成光滑垂直的侧壁,而后续的铜沉积则需要优异的填充能力以避免产生空洞。随着器件尺寸进入纳米尺度,薄膜的厚度均匀性、界面粗糙度、以及刻蚀过程中的等离子体诱导损伤都成为影响器件性能与可靠性的关键因素。实验室中,工程师们通过不断优化工艺参数、开发新型前驱体气体、设计更精密的腔体与电极结构,来应对这些日益严峻的挑战,确保每一层薄膜的沉积与每一次图案的转移都达到设计要求的极致精度。


2.3 掺杂、退火与缺陷控制

掺杂工艺是芯片制造中赋予半导体材料特定电学特性的核心步骤。通过在纯净的硅晶格中有目的地引入杂质原子,可以形成晶体管工作所必需的P型或N型区域。离子注入是目前最主流的掺杂技术,它将高能杂质离子束精确地注入到晶圆表面之下。这一过程需要精密的控制,注入的剂量与能量决定了杂质的浓度分布和结深。例如,为了形成晶体管的浅源漏扩展区,需要注入低能量、高剂量的砷或硼离子,以实现极浅且高浓度的掺杂。而在形成深阱区时,则会采用高能量、中剂量的注入。离子注入本身会对硅晶格造成严重损伤,导致原子排列混乱,产生大量缺陷,这会使注入的杂质原子处于非激活状态,无法提供载流子。

退火工艺紧随掺杂之后,其核心目的是修复晶格损伤并激活杂质原子。快速热退火技术因其精确的温度与时间控制而被广泛应用。晶圆在惰性气体氛围中被迅速加热到1000摄氏度以上的高温,并维持数秒。高温为硅原子提供了足够的动能,使其能够重新排列,恢复完美的单晶结构。同时,注入的杂质原子也从晶格间隙位置迁移到替位位置,成为电学上激活的施主或受主。退火的温度曲线至关重要,温度过低或时间过短会导致缺陷修复不完全、杂质激活率低;温度过高或时间过长则会引起杂质原子的过度扩散,导致精心设计的掺杂轮廓变宽,影响器件性能,这种现象称为“热预算”挑战。激光退火等先进技术利用激光瞬间熔化硅表层,实现超浅结的极致激活,同时将热影响降至最低。

缺陷控制贯穿于掺杂与退火的整个过程,是保障芯片良率和可靠性的生命线。离子注入产生的点缺陷、位错环等,若未被退火完全消除,会成为漏电流通道或载流子复合中心,降低器件性能。高温工艺还可能诱发杂质原子在晶格缺陷处的不均匀聚集,形成沉淀。此外,工艺过程中引入的金属污染,即使是十亿分之几的痕量铁或铜,也会在禁带中引入深能级,严重降低少数载流子寿命。因此,实验室中需要集成一系列严格的监控手段。在线缺陷检测系统,如表面光电压或微波光电导衰减法,能够无接触地测量晶圆的少子寿命,灵敏地反映金属污染水平。透射电子显微镜则用于直接观察纳米尺度的晶格缺陷。通过优化注入条件、采用尖端的退火方案,并辅以超洁净的工艺环境与化学品,实验室致力于将各类缺陷的产生与影响控制在最低限度,确保每一个晶体管都具备设计所预期的优异电学特性。

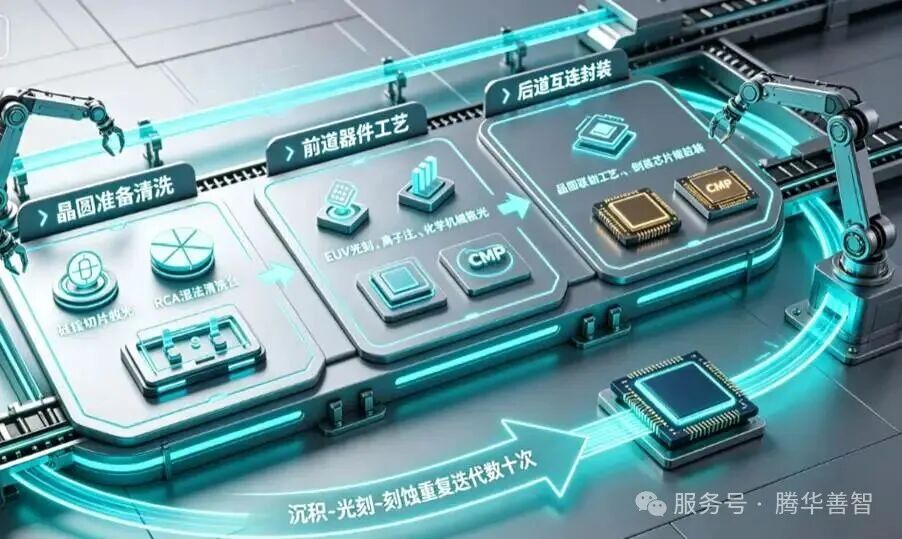

三、典型制造流程实践

3.1 晶圆准备与清洗


在芯片制造的宏大乐章中,晶圆准备与清洗是那至关重要且不容有失的序曲。这一阶段为后续所有精密的工艺步骤奠定了物理基础,其洁净度与表面质量直接决定了最终芯片的性能与良率。整个过程始于对硅锭的精密加工,通过一系列严格的切片、研磨和抛光工序,将圆柱形的硅锭转化为表面如镜面般光滑平整的硅片,也就是我们所说的晶圆。抛光后的晶圆表面要求达到原子级别的平整度,任何微小的起伏或缺陷都可能成为后续电路图形中的致命弱点。

晶圆准备完成后,便进入更为精细和循环往复的清洗环节。清洗的目的在于彻底去除晶圆表面在加工、储存及运输过程中沾染的所有污染物,包括颗粒、有机残留物、金属离子以及自然氧化层。实验室中采用的清洗工艺高度标准化且极具针对性。例如,广泛使用的RCA标准清洗法,它通过分步使用氨水-过氧化氢混合液(SC-1)和盐酸-过氧化氢混合液(SC-2),能有效去除有机污染物和多种金属离子。对于更顽固的污染物或特定工艺需求,实验室会采用更先进的清洗技术,如使用稀释的氢氟酸溶液去除硅表面的自然氧化层,或者采用臭氧水清洗来高效分解有机污染物而不引入新的化学残留。


清洗过程并非简单的浸泡与冲洗,它伴随着对水质的极致追求。超纯水的使用是清洗工艺的基石,其电阻率需达到18.2兆欧·厘米,几乎不含任何离子杂质。每一次清洗后,都需要用大量超纯水进行高速旋转冲洗,并辅以氮气干燥,确保晶圆表面无水渍残留。整个清洗流程通常在高度自动化的湿法清洗台中进行,晶圆由机械手臂在不同化学槽与冲洗槽间精准传送,最大限度地减少人为干预带来的污染风险。完成清洗的晶圆,其表面必须达到近乎完美的洁净状态,才能被送入下一道光刻工序,迎接电路图案的首次映射。这一阶段的任何疏漏,都将在后续被层层放大,最终影响芯片的可靠性。

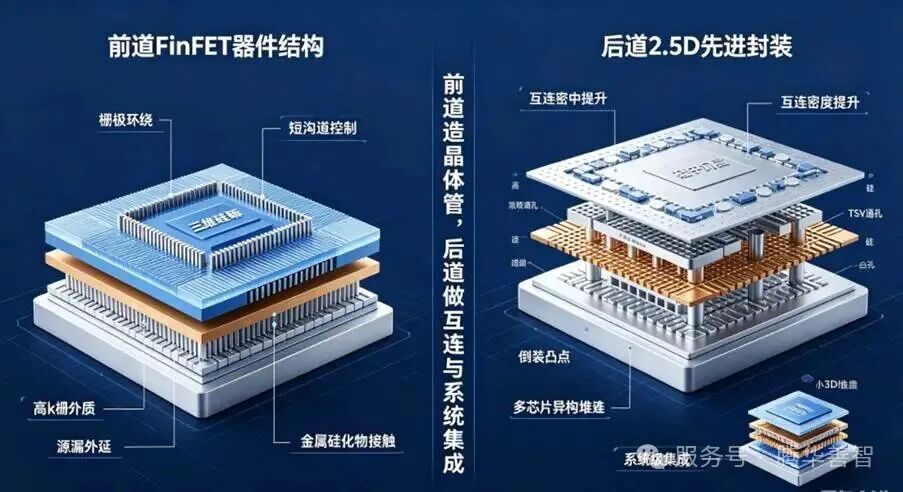

3.2 前道工艺:器件构建全流程

晶圆经过彻底的清洗和表面准备后,便进入前道工艺阶段。这一系列复杂且精密的步骤旨在硅衬底上构建出构成芯片核心功能的数以亿计的晶体管及其他有源器件。整个过程在一个高度洁净的受控环境中进行,涉及数十甚至上百道工序的反复迭代,每一步都对最终器件的性能与可靠性至关重要。

前道工艺始于氧化或沉积工序,在晶圆表面形成一层薄而均匀的绝缘层,例如二氧化硅。这层薄膜将作为后续工艺的基础或隔离层。紧接着,光刻技术登场,这是定义器件微观图形的关键。光刻胶被均匀涂覆在晶圆表面,然后通过掩模版在特定波长的光源下进行曝光。以极紫外光刻技术为例,它使用波长极短的13.5纳米光源,能够在光刻胶上投射出纳米尺度的精细电路图案。经过显影,未被曝光的光刻胶被溶解,留下的图案便成为后续加工的模板。

图案定义之后,刻蚀工艺紧随其后,将光刻胶上的图形精确地转移到下方的材料层上。例如,在干法刻蚀中,等离子体中的活性离子会选择性地轰击并去除未被光刻胶保护的二氧化硅,形成沟槽或接触孔。刻蚀的深度、轮廓和均匀性必须得到严格控制。之后,通过灰化或化学剥离去除剩余的光刻胶,晶圆表面留下清晰的材料结构。

为了制造出具有特定电学特性的晶体管,掺杂工艺不可或缺。离子注入是主流技术,它将硼、磷或砷等杂质离子加速到高能量,强行注入硅晶格的特定区域。注入的能量和剂量决定了掺杂的深度和浓度,从而精确调控源极、漏极和沟道的导电类型与电阻。离子注入会对硅晶体结构造成损伤,因此必须进行高温退火。快速热退火工艺在极短时间内将晶圆加热至上千摄氏度,既修复了晶格损伤,激活了掺杂原子,又避免了杂质的不必要扩散。

上述步骤——薄膜沉积、光刻、刻蚀、掺杂与退火——构成了一个基本循环。制造一个现代多层结构的芯片,需要将这个循环重复数十次。例如,在构建一个FinFET晶体管时,需要先刻蚀出硅鳍,然后沉积高介电常数栅介质和金属栅极,再通过多次光刻和刻蚀定义出侧墙、源漏区域并进行选择性外延生长以提升性能,最后完成金属硅化物的形成以降低接触电阻。每一层都必须与下层完美对准,任何微小的错位都可能导致电路失效。

薄膜沉积技术贯穿始终,除了初始的氧化层,还需通过化学气相沉积或物理气相沉积等方法,生长多晶硅、氮化硅、金属等多层材料。化学机械抛光则用于平坦化晶圆表面,确保在堆积了多层结构后,表面依然足够平整,以便进行下一轮精细的光刻。整个过程充满了对物理极限的挑战,例如在3纳米节点,晶体管的栅极长度可能仅有十几个原子的大小,对工艺的控制要求达到了原子级别。前道工艺的完成,意味着芯片上所有晶体管、电容器、电阻器等基本单元已经就位,为后道工艺的互连做好了准备。


3.3 后道工艺:互连与封装集成

在芯片的微观世界中,前道工艺构建了数以亿计的晶体管,而后道工艺则将这些孤立的器件编织成一个高效协同的整体。这一阶段的核心任务在于建立可靠的电气互连,并将脆弱的晶圆转变为坚固耐用的独立芯片。后道工艺始于晶圆上晶体管等器件的制作完成之后,其首要步骤是形成金属互连层。现代芯片的互连结构极其复杂,通常包含多达十数层的金属布线。这些布线层通过垂直的通孔和接触孔相互连接,构成一个立体化的高速公路网络,确保信号和电力能够准确、快速地传输到每一个晶体管。制造互连层通常采用“镶嵌工艺”。首先,在已完成器件结构的晶圆上沉积一层绝缘介质,通常是二氧化硅或低介电常数材料。接着,通过光刻和刻蚀技术,在介质层中定义出沟槽和通孔的图案。然后,利用物理气相沉积或电化学沉积等方法,将铜等金属材料填充到这些图案中。多余的金属需要通过化学机械抛光去除,使表面恢复平坦,为下一层互连的制造做好准备。这一过程循环往复,直至所有互连层构建完毕。低介电常数介质和铜互连的组合,是现代高性能芯片减少信号延迟和功耗的关键技术。

互连层完成后,晶圆进入封装集成阶段。封装的目的在于物理保护芯片、提供与外部电路板的连接接口,并有效散发热量。封装的第一步是晶圆级测试与减薄。通过探针卡对晶圆上的每一个芯片进行电性测试,标记出合格品与缺陷品。随后,晶圆的背面被研磨减薄,以降低封装后的整体厚度并改善散热。减薄后的晶圆被切割成独立的裸片,这一过程称为划片。合格的裸片将被拾取并放置到封装基板或引线框架上。

芯片与封装体的连接主要通过引线键合或倒装芯片两种技术实现。引线键合是一种传统但仍在广泛使用的技术,它使用极细的金线或铜线,将芯片上的焊盘与封装基板上的对应焊点连接起来。而倒装芯片技术则更为先进,它在芯片的焊盘上制作微小的凸点,然后将芯片翻转,使凸点直接与基板上的焊点对准并焊接。倒装芯片技术能提供更短的互连路径、更高的I/O密度和更好的电热性能,因此在高性能计算和移动设备芯片中占据主导地位。完成内部连接后,芯片会被塑封料包裹起来,形成坚固的保护外壳,或者盖上金属或陶瓷的盖板。最后,封装体会经过打印标记、成形引脚、最终测试等一系列工序,确保其功能、性能和可靠性完全符合设计规范。

随着芯片向更高性能、更小尺寸、更低功耗发展,后道工艺也面临着巨大挑战与创新。为了突破传统二维封装的性能瓶颈,先进封装技术如扇出型封装、2.5D/3D集成等已成为实验室研发和产业应用的重点。例如,在2.5D集成中,多个芯片并排放置在硅中介层上,中介层内部拥有高密度的硅通孔和再布线层,实现了芯片间超高速、高带宽的互连。3D集成则更进一步,通过硅通孔等技术将不同功能的芯片在垂直方向上堆叠起来,极大提升了集成密度和能效。这些先进的封装集成技术,使得异构集成成为可能,即把采用不同工艺节点、不同材料体系的芯片(如逻辑芯片、存储芯片、射频芯片)组合在一个封装体内,从而创造出功能更强大、更专用的系统级解决方案。


四、前沿进展与未来展望

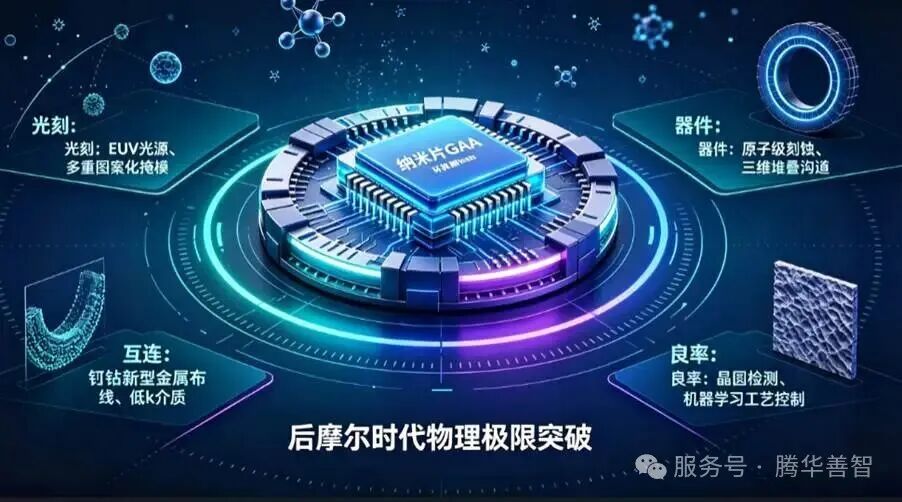

4.1 先进节点(3nm及以下)的技术挑战


当工艺节点推进至3纳米及更先进的尺度时,芯片制造实验室面临着一系列前所未有的物理与工程挑战。这些挑战不仅源于尺寸的极限缩小,更源于多维度技术瓶颈的集中涌现,使得实验室的研发与工艺验证工作变得异常复杂。光刻技术首当其冲,极紫外光刻机虽已投入使用,但在3纳米节点,其光源功率、光子散粒噪声以及掩模缺陷的放大效应变得更加显著。实验室必须投入大量精力进行多重图案化方案的优化与创新,例如探索自对准多重图案化与极紫外光刻的混合方案,以应对单次曝光分辨率的不足。同时,光刻胶材料面临严峻考验,需要开发出更高灵敏度、更低粗糙度且能抵抗后续刻蚀工艺的新型材料,这要求实验室在材料化学领域进行深度交叉研究。


晶体管结构的演变带来了新的制造难题。环绕式栅极或纳米片晶体管已成为3纳米以下节点的必然选择,其实验室制备流程涉及复杂的三维纳米结构塑造。精确地定义、刻蚀和沉积这些垂直堆叠的纳米薄片通道,并控制其厚度、宽度与侧壁粗糙度在原子层级别,对薄膜沉积与原子层刻蚀工艺提出了极致要求。实验室需要建立超高精度的原位计量与检测能力,实时监控堆叠层间的应力、界面缺陷以及材料均匀性,任何微小的偏差都可能导致器件性能的严重退化。掺杂工艺也面临根本性变革,传统的离子注入在如此狭窄的三维结构中难以实现均匀且陡峭的掺杂分布,实验室转而探索诸如 monolayer doping 或等离子体浸没掺杂等新技术,以实现精准的载流子浓度控制。

互连技术的挑战同样深刻。随着晶体管密度激增,后端金属互连层的线宽和间距急剧缩小,导致电阻电容延迟效应显著恶化。铜互连在3纳米节点接近其物理极限,电阻率因表面散射和晶界散射效应而急剧上升。实验室正积极评估钴、钌甚至石墨烯等新型互连材料的可行性,但这些新材料与现有工艺的集成、其沉积的保形性、以及抗电迁移能力都需要在实验线上进行大量验证。低介电常数介质材料的开发也进入深水区,需要寻求在机械强度、热稳定性和极低k值之间取得平衡的新型多孔材料,其沉积与图案化工艺的研发充满挑战。

制程变异性与良率控制成为实验室的核心课题。在原子尺度上,微观结构的随机波动变得不可忽视,例如掺杂原子的随机分布、线边缘粗糙度等,这些都会导致器件性能的离散。实验室必须构建更精细的统计过程控制模型,并开发先进的晶圆级测试与表征方法,以追溯变异性的根源。此外,制造复杂度的飙升使得工艺步骤数量大幅增加,导致整体良率面临巨大压力。实验室需要整合大数据分析与机器学习工具,通过实时分析海量工艺数据来预测和调整工艺窗口,这对其数据基础设施和算法能力提出了全新要求。这些挑战共同定义了先进节点芯片制造实验室的研发前沿,每一项突破都依赖于跨材料、设备、物理和信息技术领域的深度协同创新。

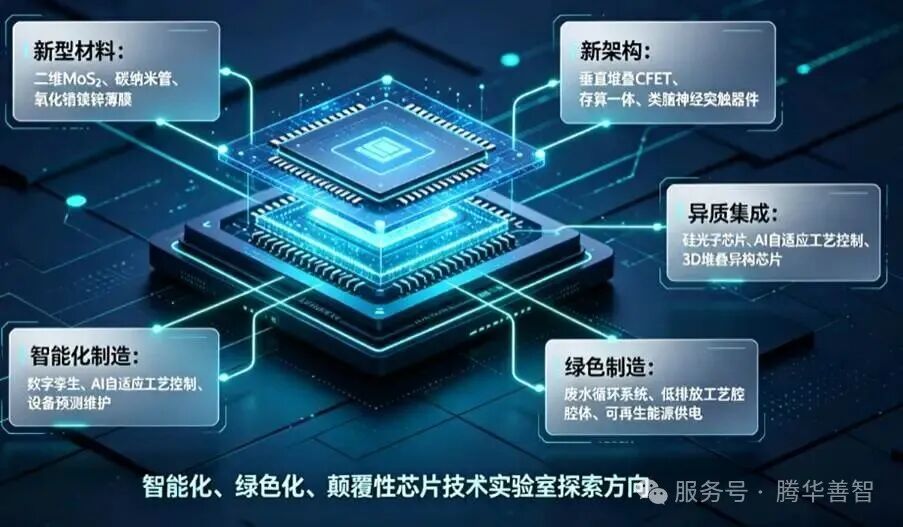

4.2 新型材料与架构的实验探索

在芯片制造实验室中,新型材料与架构的实验探索正成为推动行业跨越物理极限的核心驱动力。随着硅基半导体逐渐逼近其理论边界,研究人员将目光投向了一系列超越传统硅的候选材料。二维材料如二硫化钼、黑磷等,因其原子级厚度和优异的电学特性,在实验室中被广泛研究用于构建超薄沟道晶体管,以克服短沟道效应并降低功耗。过渡金属硫族化合物在特定实验装置中展现出高载流子迁移率和可调带隙,为未来低功耗逻辑器件提供了可能。与此同时,氧化物半导体如氧化铟镓锌,因其均匀性高、制备温度低的特点,已成为柔性电子与显示驱动芯片实验中的重点材料。

在架构层面,实验室的探索已远远超越了平面晶体管的范畴。环栅晶体管架构从概念走向实验台,其栅极从三面包裹沟道发展为全环绕结构,显著增强了对沟道电场的控制能力,这是实现3纳米及以下技术节点的关键实验路径。垂直堆叠的互补场效应晶体管架构通过在垂直方向堆叠n型和p型晶体管,极大提升了单位面积的器件密度,相关实验正在解决散热与工艺集成方面的挑战。此外,将存储单元与逻辑计算单元在三维空间进行紧密集成的存算一体架构,也在实验室中进行原型验证,旨在突破冯·诺依曼架构的数据搬运瓶颈,为人工智能计算提供更高能效的硬件基础。


实验室中的探索也延伸至更根本的范式革新。基于新型磁性材料或相变材料的神经形态计算器件,模仿生物突触的行为,为构建类脑计算芯片奠定了基础。量子计算芯片的实验探索则涉及超导量子比特、拓扑量子比特等全新架构的制造与集成,这些实验需要在极低温、高真空等特殊实验环境中,实现原子级精度的材料生长与图案化。碳纳米管和硅光子等新兴方向同样活跃,碳纳米管晶体管实验致力于解决材料纯度、定向排列与金属接触电阻等问题,而硅光子集成实验则聚焦于将激光器、调制器、探测器与硅基电路异质集成,以构建高速光互连芯片。

这些实验探索并非孤立进行,它们高度依赖跨领域的协同。材料科学家、物理学家、工艺工程师与电路设计师在实验室中紧密合作。例如,在探索二维材料时,需要开发与之匹配的原子层沉积技术以生长高质量栅介质层,并设计全新的金属接触方案以降低接触电阻。每一项新材料的引入或新架构的尝试,都伴随着对整套制造流程的重新审视与适配,从沉积、刻蚀到封装测试,整个工艺链都可能需要创新性的实验方案。这些探索充满挑战,却也孕育着颠覆性芯片技术的未来种子。


4.3 智能化与绿色制造的发展趋势

在芯片制造领域,智能化与绿色制造正从辅助性理念转变为驱动产业持续演进的核心动力。这一趋势深刻影响着实验室的研发方向与生产模式,旨在应对日益复杂的工艺挑战与紧迫的环境责任。

智能化制造的核心在于数据驱动与自主决策。制造实验室正广泛部署传感器网络,实时采集晶圆在每一道工序中的海量数据,包括温度、压力、等离子体状态、薄膜厚度及关键尺寸等。这些数据被汇聚至工业互联网平台,通过机器学习算法进行分析建模。例如,通过对历史刻蚀工艺数据的深度学习,系统能够预测腔体状态漂移并自动调整工艺参数,实现自适应过程控制,从而将产品良率的波动范围大幅缩减。虚拟孪生技术在此扮演了关键角色,实验室在投片前即可在数字空间中构建完整的工艺线模型,对制造流程进行仿真优化,预先识别潜在缺陷与瓶颈,显著降低了实体实验的成本与周期。智能化的另一体现是预测性维护,通过分析设备振动、电流等信号,人工智能可提前数小时甚至数天预警潜在故障,规划维护窗口,极大提升了昂贵制造设备的综合利用率与整体产能。

绿色制造则聚焦于资源效率与环境影响的系统性优化。随着工艺节点向3纳米及以下迈进,制造过程的能耗与物耗呈指数级增长。实验室从材料、工艺到废弃物处理全链条推动绿色革新。在材料方面,致力于减少全氟化合物等强效温室气体的使用,探索更环保的前驱体与刻蚀气体。工艺环节,通过优化反应腔室设计、改进等离子体激发方式,力求在保证工艺效果的同时降低单步工艺的功耗。水资源的循环利用成为重点,先进的废水回收系统能够对不同工序产生的含氟、含铜等特种废水进行分类处理与多级纯化,实现超纯水的高比例回用。固体废弃物的减量与资源化同样关键,对使用过的化学浆料、废弃光阻剂以及切割产生的硅粉进行回收处理,提取其中有价值的金属或材料成分。此外,实验室的能耗管理正向精细化发展,利用智能电网技术动态调整非关键设备的运行状态,并与可再生能源供应进行协同,以降低碳足迹。


智能化与绿色制造并非孤立发展,二者正深度融合、相互促进。智能化的监测与控制为绿色制造提供了精准的实施工具。例如,通过实时分析尾气成分,智能系统可精确控制减排设备的运行参数,在保证达标排放的前提下优化能耗。反之,绿色制造中关于资源消耗的严格指标,也驱动智能化算法向更高效、更节能的优化目标演进。未来,制造实验室将演变为高度自主的“黑灯工厂”,在最小化人为干预的情况下,实现资源最优配置、能效最大化的可持续生产。这不仅是对技术极限的挑战,更是产业与社会、环境和谐共生的必然选择。

(红槐树 撰)
